一、應(yīng)用工況

1Cr5Mo屬于中合金耐熱鋼，高溫抗氫腐蝕性能好。

在加工高硫原油的常減壓裝置中，1Cr5Mo合金管主要用于常壓塔和減壓塔的塔底管線，常壓爐和減壓爐的爐管，常壓轉(zhuǎn)油線和減壓轉(zhuǎn)油線的高速段以及其他一些高溫含硫油品油氣管道。

在催化裂化裝置中，1Cr5Mo無縫鋼管主要用于高溫油漿、催化劑和回?zé)捰凸艿酪约捌渌恍└邷睾蛴推酚蜌夤艿馈?/span>

在延遲焦化裝置中，1Cr5Mo無縫鋼管主要用于焦炭塔底的高溫進(jìn)料管道及塔頂?shù)母邷赜蜌夤艿馈⒔够癄t的爐管、分餾塔的塔底管道以及其他一些高溫含硫油品油氣管道。

二、使用溫度：

1Cr5Mo無縫鋼管適用的工作介質(zhì)為水、蒸汽、氫氣、含硫油品等。如果用于水蒸氣時(shí)，其最高工作溫度為650℃；用于含硫油品等工作介質(zhì)時(shí)，其具有很好的耐高溫硫腐蝕的性能，常用于288~550℃的高溫硫腐蝕工況下。

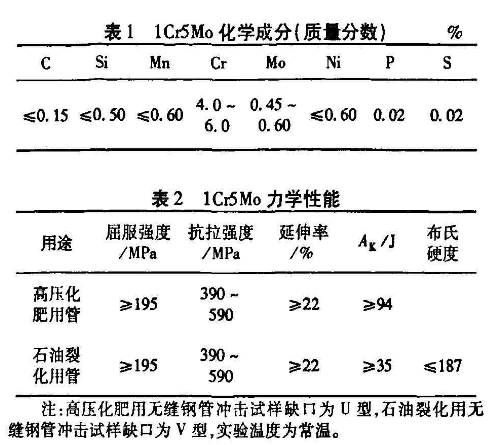

三、化學(xué)成分以及力學(xué)性能（機(jī)械性能）：

四、金相組織：

1Cr5Mo一般為鐵素體+珠光體組織。但如果熱處理不當(dāng)，特別是冷卻速度過快時(shí)易產(chǎn)生馬氏體組織。

五、關(guān)于熱處理

熱處理方式：1Cr5Mo合金管的熱處理方式一般采取退火方式。管道組成件的制造采用正火+回火。

熱處理工藝

（1）正火處理。熱爐以300℃/h（冷爐以200℃/h）升溫至970℃，保溫時(shí)間2.5~4 min/mm，然后空冷至300℃以下。

（2）回火處理。加熱溫度到680℃時(shí)，恒溫2.5~4 min/mm，然后關(guān)閉電源，在爐內(nèi)冷卻至300℃以下后空冷。

    （3）退火處理。以每小時(shí)200℃升溫。溫度升至850℃后保溫，保溫時(shí)間2.5~4 min/mm，然后爐冷。

    六、執(zhí)行標(biāo)準(zhǔn)

    GB9948-2006石油裂化用無縫鋼管標(biāo)準(zhǔn)

    GB6479-2000高壓化肥設(shè)備用無縫鋼管標(biāo)準(zhǔn)
