項目

GB/T 8162

GB/T 8163

GB 3087

GB 6479

GB 9948

適用范圍

適用于結構用一般無縫鋼管

適用于輸送流體用的一般無縫鋼管

適用于低壓和中壓鍋爐及機車鍋爐用無縫鋼管

高壓化肥設備和管道用優質碳素鋼、低合金鋼和合金鋼無縫鋼管

適用于石油精煉廠的爐管、熱交換器管和管道用無縫鋼管

尺寸允許偏差

普通級:熱軋管D±1%,S±12.5%;冷管和較高級見標準.

熱軋管D±1%,S為-12.5%到+15%;冷管和較高級見標準.

普通級:熱軋管D±1%,S±12.5%;冷管和較高級見標準.

普通級：熱軋管D±1%,S≤20mm為-10%到+15%;其它冷管和較高級見標準.

熱軋管D±1%,S≤20mm為±12.5%,S＞20mm為±10%;其它冷管見標準.

長度要求

S＞20mm為-10%到+12.5%;

通常長度：熱軋管3000-12000mm,冷管3000-10500mm。

通常長度：熱軋管4000-12000mm,冷管4000-10500mm。

通常長度：4000-12000mm。

通常長度：4000-12000mm。

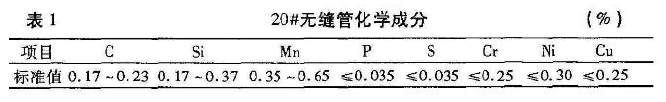

牌號(鋼級)

常用10、20、35、45、Q345，其它見標準。

常用10、20、Q295、Q345。

10、20

10、20、16Mn、12CrMo、15CrMo等，其它見標準。

10、20、12CrMo、15CrMo等，其它見標準。

交貨狀態

熱軋或熱處理狀態交貨；，雙方協商也可以冷拔（軋）狀態交貨。

熱軋或熱處理狀態交貨。

熱軋或熱處理狀態交貨;熱軋狀態交貨終軋溫度不低于Ar3。

按標準規定的熱處理制度進行熱處理后交貨，熱處理制度應填寫在質量保證書中。

按標準規定的熱處理制度進行熱處理后交貨。

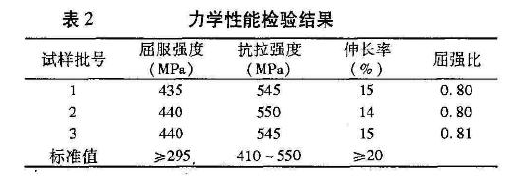

力學性能

20鋼 抗拉強度≥390MPa,屈服強度≥225-245MPa；其它見標準。

20鋼 抗拉強度410-550MPa,屈服強度≥235-245MPa；其它見標準。

20鋼 抗拉強度410-550MPa,屈服強度≥225-245MPa；其它見標準。

10、20和16Mn鋼管應作夏比低溫沖擊性能試驗；20鋼 抗拉強度410-550MPa,屈服強度≥245MPa；其它見標準。

20鋼 抗拉強度410-550MPa,屈服強度≥245MPa；其它見標準。

工藝性能

壓扁：10、20、Q345鋼的鋼管，對于D＞22～400mm,且S/D≤10%應作壓扁。

壓扁：對于D＞22～400mm,且S/D≤10%的鋼管應作壓扁。

壓扁：對于D＞22～400mm,且S≤40mm的鋼管應作壓扁。

壓扁：除1Cr5Mo鋼外，對于D＞22～400mm的鋼管應作壓扁。

壓扁：對于D＞22～400mm的鋼管應作壓扁;擴口：S≤8mm且D≤159mm的優質碳素鋼和不銹鋼鋼管需作擴口。

無損檢測及液壓試驗

無要求

鋼管應逐根進行液壓試驗，供方可用超聲波探傷、渦流探傷或漏磁探傷代替液壓試驗。

鋼管應逐根進行水壓試驗，供方可用渦流探傷代替水壓試驗；鋼管應逐支進行超聲波檢驗。

鋼管應逐根進行液壓試驗，供方可用渦流探傷或漏磁探傷代替液壓試驗；鋼管應逐支進行超聲波檢驗。

鋼管應逐根進行液壓試驗，供方可用渦流探傷或超聲波探傷代替液壓試驗；鋼管應逐支進行超聲波檢驗。

表面質量

鋼管內外表面不得有裂縫、折疊、軋折、離層、發紋和結疤。

鋼管內外表面不得有裂縫、折疊、軋折、離層、發紋和結疤。

鋼管內外表面不得有裂縫、折疊、軋折、離層、發紋和結疤；直道允許深度詳見標準。

鋼管內外表面不得有裂縫、折疊、軋折、離層、發紋和結疤；直道允許深度詳見標準。

鋼管內外表面不得有裂縫、折疊、軋折、離層、發紋和結疤；直道允許深度詳見標準。
